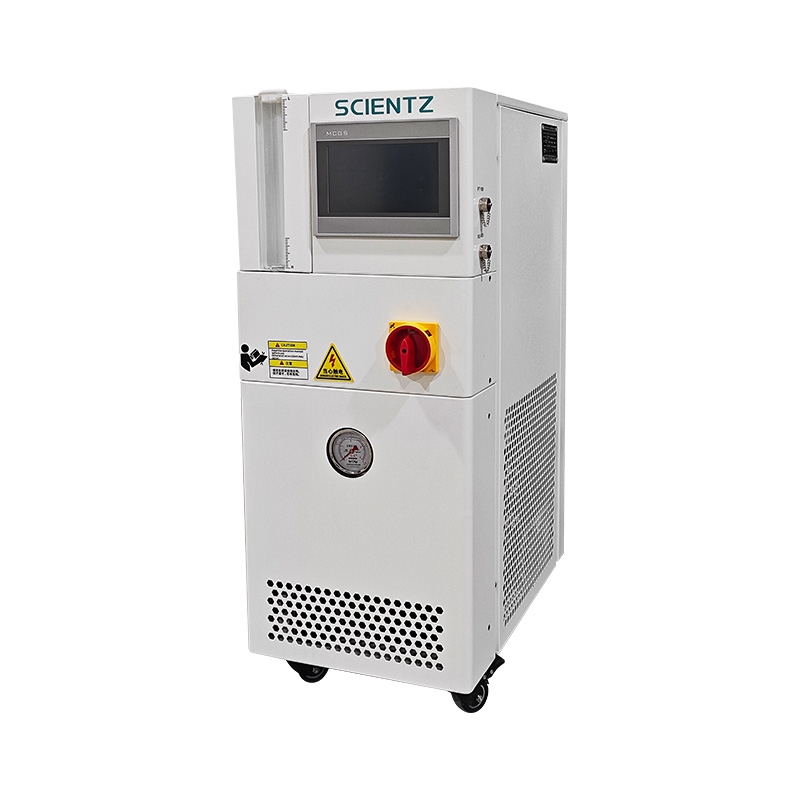

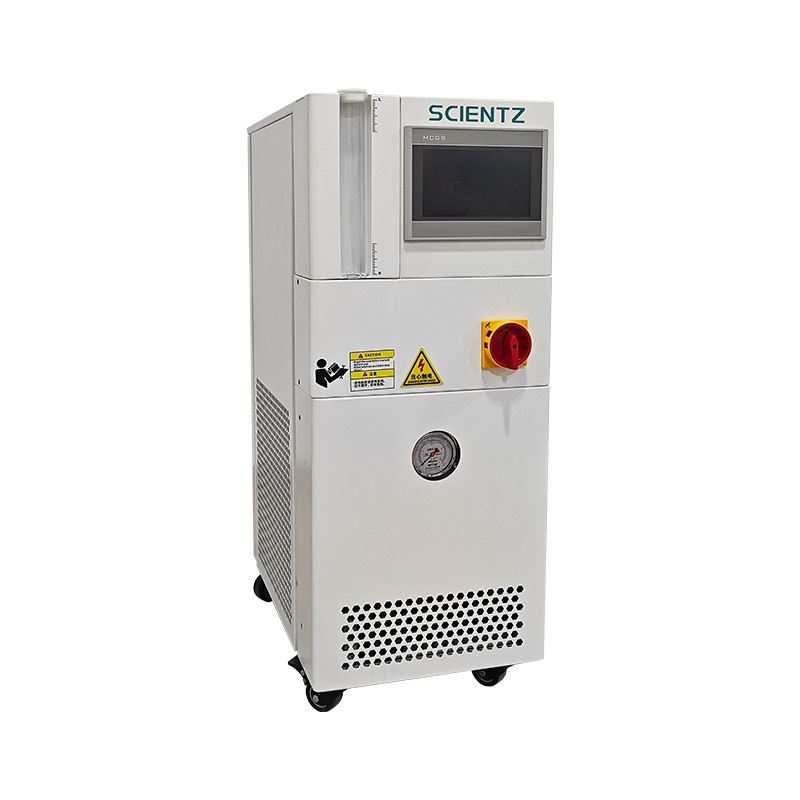

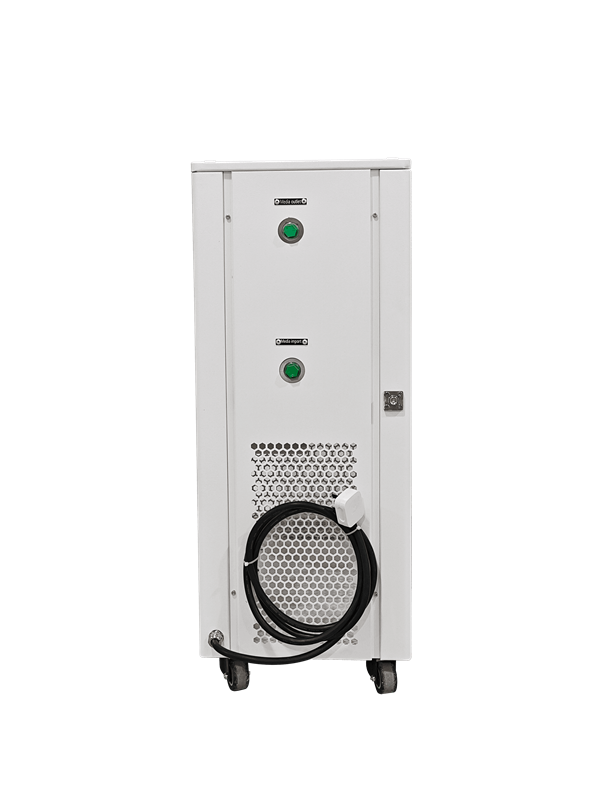

标题：高低温一体机(-25℃～200℃)
产品概述
产品规格
· 控制系统：PID模糊控制
· 控温精度：±0.1℃
· 物料控温精度：±0.1℃
· 外壳材质：冷轧钣喷塑
· 通信协议：MODBUS RTU 协议 RS 485接口
· 介质温度范围：-25℃～200℃(高温可扩展至250℃)
· 操作面板：7英寸彩色触摸屏，温度曲线显示、记录
· 控温对象：物料温度控制与导热介质出口温度控制可自由选择
· 温差控制：反应釜夹套温度与物料温度的温差可控制、可设定
· 程序编辑：可编制5条程序，每条程序可编制30段步骤
· 温度反馈：设备导热介质温度、本机温度、出口温度、反应器物料温度(外接温度传感器)、三点温度(PT100)
· 安全保护：具有自我诊断功能;冷冻机过载保护、高压压力开关、过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
· 密闭循环系统：整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水分，系统在运行中不会因为高温使压力上升，低温自动补充导热介质
详细参数
| 型号 | HL25-220 | HL35-220 | HL55-220 | HL75-220 | HL100-220 |
|---|---|---|---|---|---|
| 加热功率 | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW |
| 制冷能力 200°C | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW |
| 制冷能力 100°C | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW |
| 制冷能力 20°C | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW |
| 制冷能力 -5°C | 2kW | 3kW | 4.5kW | 6.6kW | 8kW |
| 制冷能力 -20°C | 1.0kW | 1.8kW | 2.8kW | 3.8kW | 4.6kW |
| 循环泵 流量 | Max30L/min | Max30L/min | Max42L/min | Max56L/min | Max56L/min |
| 循环泵 压力 | 1.5bar | 1.5bar | 2.0bar | 2.0bar | 2.0bar |
| 压缩机 | 恩科普 | 艾默生谷轮 | |||
| 膨胀阀 | 丹佛斯 | ||||
| 导热介质接口尺寸 | DN15 | DN20 | DN20 | DN20 | DN25 |
| 20 度冷却水需求 | 0.6m³/h | 0.8m³/h | 1m³/h | 1.2m³/h | 1.6m³/h |
| 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | |
| 冷却水接口尺寸 | G1/2 | G1/2 | G3/4 | G3/4 | G3/4 |
| 外形尺寸 mm 水冷 | 4006001150 | 4006001150 | 5006801250 | 550701600 | 5006801250 |
| 外形尺寸 mm 风冷 | 4006001250 | 4506501300 | 5507501400 | 5707501500 | 6507001650 |
| 重量 水冷 | 115kg | 135kg | 160kg | 205kg | 250kg |
| 重量 风冷 | 115kg | 165kg | 285kg | 230kg | 280kg |
| 电源电压 | AC 220V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz |
| 总功率 | 4kW(max) | 6kW(max) | 8kW(max) | 11kW(max) | 14kW(max) |
| 型号 | HL150W-220 | HL250W-220 | HL380W-220 | HL600W-220 | HL950W-220 |
| 加热功率 | 15kW | 25kW | 38kW | 60kW | 95kW |
| 制冷能力 200°C | 15kW | 25kW | 38kW | 60kW | 95kW |
| 制冷能力 100°C | 15kW | 25kW | 38kW | 60kW | 95kW |
| 制冷能力 20°C | 15kW | 25kW | 38kW | 60kW | 95kW |
| 制冷能力 -5°C | 12kW | 19kW | 30kW | 46kW | 70kW |
| 制冷能力 -20°C | 7kW | 12kW | 16kW | 22kW | 32kW |
| 循环泵 流量 | Max110L/min | Max120L/min | Max150L/min | Max300L/min | Max400L/min |
| 循环泵 压力 | 2.5bar | 2.5bar | 2.5bar | 2.5bar | 2.5bar |
| 压缩机 | 艾默生谷轮 | 意大利都凌 / 比泽尔 / 富士豪 | |||
| 膨胀阀 | 丹佛斯 | 艾默生 / 丹佛斯 | |||
| 导热介质接口尺寸 | DN32 | DN32 | DN40 | DN40 | DN50 |
| 20 度冷却水需求 | 2m³/h | 6m³/h | 10m³/h | 14m³/h | 20m³/h |
| 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | 1.5bar~4bar | |
| 冷却水接口尺寸 | G1 | DN32 | DN40 | DN50 | DN65 |
| 外形尺寸 mm 水冷 | 7008001650 | 10009501650 | 10009501750 | 200012501750 | 200012501750 |
| 外形尺寸 mm 风冷 | 7507501800 | / | / | / | / |
| 重量 水冷 | 280kg | 480kg | 750kg | 1000kg | 1250kg |
| 重量 风冷 | 300kg | / | / | / | / |
| 电源电压 | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz | AC 380V 50Hz |
| 总功率 | 21kW(max) | 34kW(max) | 51kW(max) | 78kW(max) | 120kW(max) |
· 选配：SUS 304机箱、ExdIIBT4防爆、ExdIICT4防爆、正压防爆(正压防爆只能采用水冷方式)
